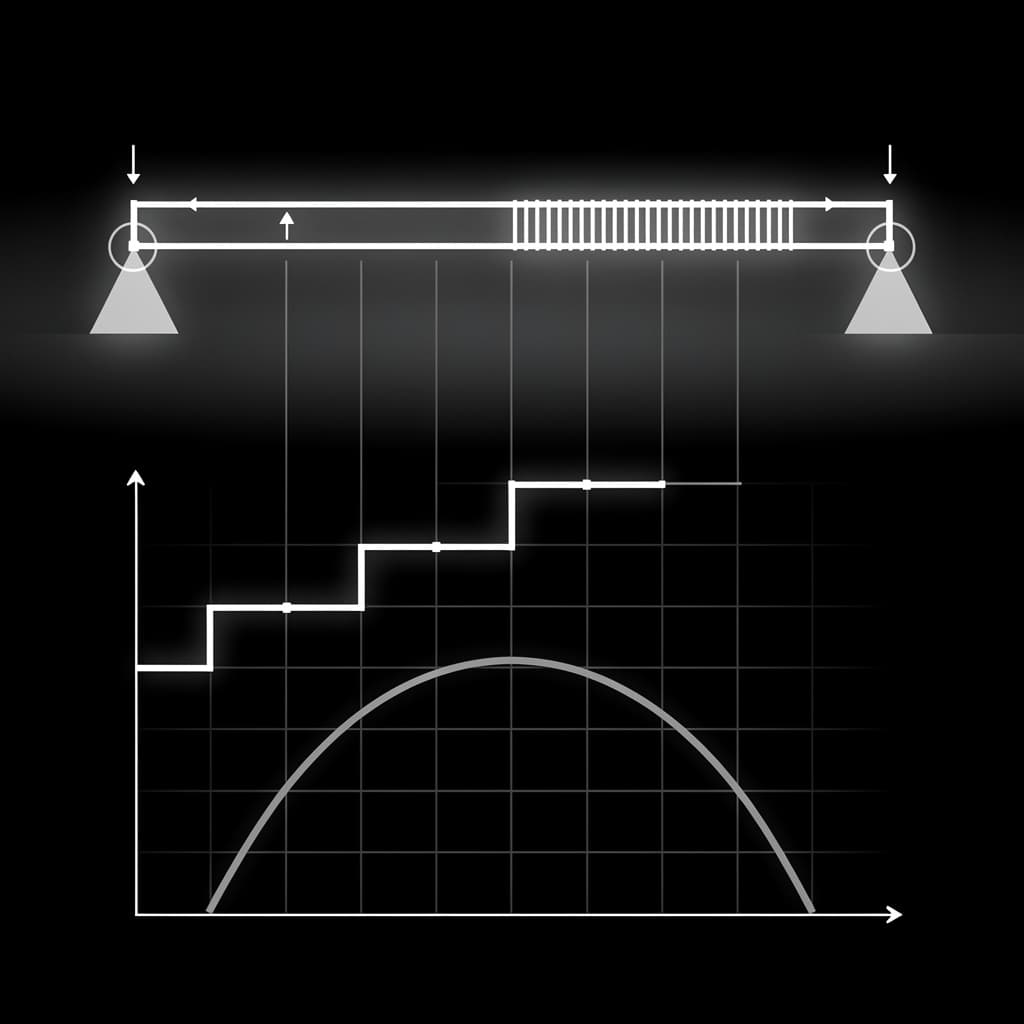

Diagramas de Esfuerzo Cortante y Momento Flector: Guía de Cálculo y Ejemplos

El esfuerzo cortante y los diagramas de esfuerzo cortante y momento flector son herramientas indispensables en la ingeniería estructural, ya que representan visualmente las fuerzas y momentos internos dentro de las vigas sometidas a cargas externas. Estos diagramas permiten a los ingenieros identificar las secciones críticas donde las vigas son más vulnerables al fallo, garantizando diseños seguros y eficientes para puentes, edificios y maquinaria. Este artículo exhaustivo guía a los lectores a través de los fundamentos, los métodos de construcción paso a paso y ejemplos prácticos, incluyendo vigas simplemente apoyadas, voladizos y configuraciones avanzadas. Al dominar estos conceptos, se adquiere la capacidad de analizar el comportamiento de las vigas de forma intuitiva, desde el cálculo de las reacciones en los apoyos hasta la interpretación de las formas de los diagramas para aplicaciones en el mundo real.

¿Qué son los diagramas de esfuerzo cortante y momento flector?

Definición y conceptos básicos del esfuerzo cortante

El esfuerzo cortante se refiere a la fuerza interna que actúa perpendicularmente al eje longitudinal de una viga, tendiendo a provocar que una sección de la viga se deslice respecto a la adyacente, de forma similar a la fuerza que se experimenta al intentar cortar un papel con unas tijeras. En el análisis de vigas, surge de las componentes verticales de las cargas y reacciones, y su magnitud varía a lo largo de la viga dependiendo del patrón de carga. Imagine una viga simplemente apoyada con una carga puntual en el centro: el esfuerzo cortante es máximo cerca de los apoyos y cae abruptamente en el punto de aplicación de la carga, ilustrando cómo las fuerzas externas se redistribuyen internamente. Comprender el esfuerzo cortante es crucial porque valores excesivos pueden provocar fallos por cortante, como el agrietamiento diagonal en vigas de hormigón, un fenómeno observado en colapsos de puentes a principios del siglo XX antes de que se estandarizaran las técnicas modernas de análisis.

La definición básica de la teoría de vigas de Euler-Bernoulli, desarrollada en el siglo XVIII por Leonhard Euler y perfeccionada por Claude-Louis Navier en 1826, postula el esfuerzo cortante V como la suma de todas las fuerzas verticales a la izquierda (o derecha) de una sección. Para un segmento de viga, $$V(x)=\sum F_y$$ donde x es la posición a lo largo de la viga y F_y son las fuerzas verticales. Esta suma algebraica constituye la base para la construcción de los diagramas de esfuerzo cortante (SFD), que representan V frente a x. Los ingenieros utilizan estos diagramas para determinar dónde es más necesario el refuerzo transversal, como los estribos en el hormigón armado, evitando fallos catastróficos como el colapso del puente Sunshine Skyway en 1980, debido en parte a una subestimación de los esfuerzos cortantes.

El esfuerzo cortante se manifiesta en estructuras reales mediante fenómenos como las ráfagas de viento en rascacielos o las cargas de vehículos en puentes, donde los efectos dinámicos pueden amplificar los valores estáticos hasta en un factor de 1,5 según los estándares AASHTO. Al visualizar los SFD, los proyectistas conectan los cálculos teóricos con resultados prácticos, como la especificación de cantos de viga que resistan el cortante sin un agrietamiento excesivo del alma. Esta comprensión intuitiva transforma ecuaciones abstractas en conocimientos aplicables, tendiendo un puente entre la mecánica clásica y el análisis moderno por elementos finitos.

Comprender el momento flector en vigas

El momento flector es el momento interno que hace que una viga se curve, de forma análoga al par que se aplica al flexionar un trampolín bajo el propio peso, comprimiendo las fibras superiores mientras se estiran las inferiores. Se desarrolla a partir de la excentricidad de las fuerzas cortantes respecto al eje neutro, haciendo girar las secciones transversales de la viga alrededor de dicho eje. En una viga en voladizo con una carga en el extremo libre, el momento flector aumenta linealmente desde cero en el extremo hasta un máximo en el apoyo fijo, reflejando el efecto rotacional acumulado del brazo de palanca de la carga. Este concepto, central en la teoría de vigas desde la obra de Galileo de 1638 Two New Sciences, sustenta el diseño de todo, desde alas de aviones hasta puentes colgantes.

Formalmente, el momento flector M en una sección es la suma algebraica de los momentos de todas las fuerzas a un lado de la sección, expresada como $$M(x)=\sum (F\cdot d)$$ donde d es la distancia perpendicular desde la línea de acción de la fuerza hasta la sección. Los momentos positivos suelen causar "sagging" (curvatura cóncava hacia arriba), mientras que los negativos inducen "hogging", convenciones vitales para determinar la colocación del refuerzo de tracción en vigas de hormigón. Los datos históricos del auge ferroviario del siglo XIX muestran que ignorar los momentos flectores provocaba descarrilamientos frecuentes, lo que impulsó el desarrollo de métodos rigurosos basados en diagramas por parte de ingenieros como William Rankine.

En la práctica, los momentos flectores dictan la selección de materiales y las propiedades de la sección; por ejemplo, las vigas de acero en I se optimizan para una alta resistencia al momento mediante las áreas de sus alas, según las especificaciones de la AISC. Los diagramas revelan los valores máximos donde el riesgo de fluencia o pandeo es mayor, permitiendo diseños económicos que minimizan el material maximizando los factores de seguridad, a menudo de 1,67 para flexión en el Eurocódigo 2.

Importancia en la ingeniería estructural

Los diagramas de esfuerzo cortante y momento flector son fundamentales en la ingeniería estructural porque proporcionan un perfil completo de las fuerzas internas, lo que permite dimensionar con precisión los elementos y las conexiones sin sobredimensionar. Sin ellos, los ingenieros dependerían de aproximaciones, arriesgándose a crear estructuras inseguras o a un uso excesivo de material, como se evidenció en la era de la reconstrucción posterior a la Segunda Guerra Mundial, donde el dominio de los diagramas redujo el consumo de acero en un 20-30% en proyectos de edificación. Estas herramientas se integran a la perfección con los códigos de diseño como el ACI 318, garantizando el cumplimiento de los estados límite de resistencia y servicio.

Facilitan la evaluación rápida durante el diseño preliminar, donde el esbozo manual de diagramas en papel revela fallos de diseño de forma temprana, una técnica que se sigue enseñando en las universidades a pesar del predominio del software. En la ingeniería forense, los SFD y BMD permiten reconstruir las causas de los fallos, como el colapso del puente I-35W en 2007, vinculado a una sobrecarga de cortante en las placas de unión. En última instancia, capacitan a los ingenieros para visualizar los flujos de tensiones, fomentando soluciones innovadoras como las vigas mixtas en la construcción de rascacielos.

Más allá del análisis estático, estos diagramas se extienden a las cargas dinámicas y sísmicas mediante métodos de espectro de respuesta, donde las fuerzas estáticas equivalentes generan gráficos análogos. Su universalidad abarca diversas disciplinas, desde la biomecánica que analiza la carga ósea hasta la robótica que diseña brazos flexibles, subrayando su papel fundacional en la educación y la práctica de la ingeniería.

Relación entre el esfuerzo cortante y el momento flector

La profunda relación entre el esfuerzo cortante V y el momento flector M está regida por la ecuación diferencial $$\frac{dM}{dx}=V$$, lo que significa que la tasa de cambio del momento es igual al cortante en cualquier punto, de forma similar a cómo la velocidad es la derivada de la posición en cinemática. Este vínculo implica que las pendientes del diagrama de cortante corresponden a los cambios en el momento: un cortante constante produce una variación lineal del momento, y un cortante de cero indica extremos en el momento (máximos o mínimos). En una viga simplemente apoyada con carga uniforme, el cortante disminuye linealmente mientras que el momento describe una parábola ascendente, alcanzando su máximo donde el cortante es cero, un patrón explotado universalmente para verificaciones rápidas.

Inversamente, $$\frac{dV}{dx}=-w(x)$$ donde w es la carga distribuida, encadenando carga, cortante y momento. Esta tríada derivada del equilibrio, a partir de las leyes de Newton aplicadas a diagramas de sólido libre, garantiza la coherencia en los análisis. Los ingenieros la aprovechan para métodos de integración, comenzando desde cargas conocidas para construir los diagramas progresivamente.

Esta interdependencia destaca en la validación de software; las discrepancias entre los BMD integrados y los cálculos directos señalan errores. Casos de estudio del mundo real, como el sistema de estabilizadores (outriggers) del Burj Khalifa, utilizan estas relaciones para optimizar la redistribución de momentos, logrando alturas sin precedentes de forma segura.

Fundamentos del esfuerzo cortante explicados

Cómo se desarrolla el esfuerzo cortante a lo largo de una viga

El esfuerzo cortante se desarrolla a lo largo de una viga como el efecto acumulativo de las cargas transversales y las reacciones, comenzando desde los valores en los apoyos y alterándose en cada punto de aplicación de carga. Considere una viga bajo la acción de la gravedad: cerca de un apoyo, el cortante es igual a la reacción menos las cargas cercanas, disminuyendo a medida que se "pasa" más carga al apoyo opuesto. Esta progresión se asemeja a una carrera de relevos donde las fuerzas se entregan la responsabilidad sección por sección, evitando el colapso global mediante equilibrios locales.

Para cargas puntuales, el cortante salta de forma discontinua según la magnitud de la carga (hacia abajo para la convención positiva), mientras que las cargas uniformes causan descensos lineales graduales. Los experimentos históricos de Jourawski en 1856 confirmaron esto mediante prototipos de extensómetros en vigas de madera, validando el modelo de plano de deslizamiento. En vigas de varios vanos, el cortante puede cambiar de signo, creando patrones complejos que exigen una tabulación cuidadosa.

Las cargas dinámicas, como el tráfico en los puentes, introducen factores de impacto de hasta el 33% según AASHTO, amplificando las tasas de desarrollo. Comprender esta evolución es clave para ubicar las zonas críticas por cortante, a menudo situadas a una distancia d (canto útil) de los apoyos en el diseño de hormigón.

Convenciones de signos para el esfuerzo cortante

La convención de signos estándar para el esfuerzo cortante lo considera positivo cuando la sección izquierda tiende a moverse hacia arriba respecto a la derecha, o viceversa para la suma de derecha a izquierda, garantizando la coherencia en el trazado del diagrama. Esta analogía del "reloj de la viga" —viendo desde la izquierda, cortante en sentido horario positivo— evita confusiones en cargas asimétricas. La mayoría de los libros de texto, siguiendo las convenciones de Timoshenko de 1921, sitúan el cortante positivo por encima de la línea base.

Existen variaciones; algunos códigos utilizan valores absolutos con notaciones separadas para el lado de tracción, pero las convenciones unificadas facilitan la interoperabilidad del software. Los errores en el signo pueden llevar a una inversión del refuerzo, como ocurrió en casos aislados de litigios en la década de 1970. Siempre debe indicarse explícitamente la convención en los informes para mayor claridad.

En pórticos 3D, el cortante se divide en ejes mayor y menor, pero las vigas planas se simplifican a una sola componente. El dominio se adquiere con la práctica, correlacionando los signos con esquemas de equilibrio de sólido libre.

Cálculo previo de las reacciones en los apoyos

Antes de dibujar cualquier diagrama de esfuerzo cortante y momento flector, calcule las reacciones en los apoyos utilizando el equilibrio estático: $$\sum F_y=0$$ y $$\sum M=0$$ en puntos convenientes. Para vigas determinadas, dos ecuaciones bastan para dos incógnitas, como los apoyos de pasador y rodillo que rinden reacciones verticales mediante el equilibrio de momentos respecto a uno de los apoyos. Una viga simplemente apoyada con una carga uniforme (UDL) simétrica tiene reacciones iguales de WL/2, estableciendo instantáneamente los puntos finales del SFD.

Las estructuras hiperestáticas requieren métodos adicionales como la distribución de momentos, pero los conceptos básicos se mantienen en las determinadas. Tabule primero la estática en hojas de cálculo para mayor precisión, ya que los errores manuales se agravan posteriormente. Ejemplo: viga de 6m, UDL de 10kN/m, reacciones = 30kN cada una, verificadas por simetría.

Las sobrecargas o asimetrías exigen momentos por secciones; por ejemplo, una carga puntual desplazada varía las reacciones proporcionalmente según los brazos de palanca. Este paso fundamental, enfatizado desde la era de Navier, garantiza la fiabilidad del diagrama.

Explicación de los diagramas de cortante y momento

Los diagramas de cortante y momento encapsulan las fuerzas internas de la viga gráficamente: el SFD como gráficos escalonados o lineales, y el BMD como envolventes curvas o lineales por tramos. Revelan los máximos para el diseño y los pasos por cero para los puntos de inflexión que influyen en la continuidad del refuerzo. Software como SAP2000 automatiza el proceso, pero la construcción manual desarrolla una intuición ausente en las herramientas de "caja negra".

Formas comunes: SFD rectangular para cargas puntuales, triangular para UDL en voladizos. Discontinuidades en puntos de carga, cúspides en el inicio de cargas distribuidas. Verificación cruzada: el área bajo el SFD es igual al cambio en el BMD, según el teorema de integración.

En la educación, estos diagramas desmitifican la estática, vinculando el álgebra con lo visual. Los estándares de la industria los exigen en los cálculos, según los apéndices de la ASCE 7.

Cómo dibujar diagramas de esfuerzo cortante paso a paso

Proceso paso a paso para construir el SFD

Para construir un diagrama de esfuerzo cortante (SFD), primero tabule todas las cargas y reacciones a lo largo de la viga, dividiéndola en segmentos entre los cambios de fuerza. Comience desde la izquierda: represente el cortante inicial como la reacción izquierda, manténgalo constante hasta la primera carga y luego réstela (para cargas hacia abajo), repitiendo hacia la derecha. Utilice una convención de signos de forma coherente; por ejemplo, las fuerzas hacia arriba son positivas.

Verifique que el cortante final sea igual a la reacción derecha con signo negativo, confirmando el equilibrio. Dibuje el sólido libre de cada segmento si los saltos generan confusión. Las herramientas digitales como Excel grafican automáticamente a partir de tablas de datos, pero el dibujo a mano perfecciona el criterio.

Un voladizo de 4m con una carga en el extremo de 20kN: cortante constante de -20kN en todo el tramo, cayendo a cero más allá; simple pero ilustrativo. Los casos complejos se escalan de forma similar, segmento a segmento.

Uso eficaz de las ecuaciones de esfuerzo cortante

Las ecuaciones de esfuerzo cortante derivan de la integración: $$V(x)=V_0-{\int }_0^{x}w(\xi )d\xi$$ para cargas distribuidas w, resultando en un V lineal para una w constante. Las cargas puntuales añaden pasos de Heaviside: V disminuye en P en la ubicación de la carga. Resuelva simbólicamente para cargas irregulares y numéricamente en otros casos.

La eficacia reside en la definición por tramos, por ejemplo, para una viga con 0V(0) = R_A. Esto refleja las soluciones de ecuaciones diferenciales en textos avanzados.

Consejo práctico: determine los signos algebraicos antes de representar los absolutos para los lados de tracción. Valide con códigos como el IS 456 para la práctica en la India.

Tipos de carga comunes en vigas para el SFD

Las cargas puntuales producen saltos verticales en el SFD, de altura igual a la carga y dirección opuesta al signo. La UDL causa rampas lineales, con pendiente = -w. Las cargas triangulares producen un cortante parabólico, poco frecuentes pero presentes en acumulaciones de nieve.

Los pares o momentos aplicados no introducen cambios en el cortante, solo en el momento. Las cargas móviles para puentes utilizan líneas de influencia, con la envolvente máxima a partir de posiciones críticas. Memorice las formas del catálogo para ganar velocidad.

Las combinaciones se superponen linealmente, según el principio de superposición, simplificando los casos con múltiples cargas.

Consejos sobre cómo dibujar el diagrama de esfuerzo cortante

Utilice una escala vertical para mayor claridad, siendo 1kN/mm lo típico; etiquete los valores en los puntos clave. Use líneas gruesas para las magnitudes y sombreados para los negativos. Compruebe las áreas: el neto debe ser cero para el equilibrio.

Practique primero con casos simétricos y avance hacia vigas con voladizo. Un error común es olvidar los signos de las reacciones. Anime mentalmente la adición de cargas para ganar intuición.

Integre con el BMD: la pendiente debe coincidir con la siguiente sección. La revisión por pares detecta el 90% de los errores.

Esenciales del momento flector

Causas y efectos del momento flector

El momento flector surge de desequilibrios rotacionales no resueltos, causados por los brazos de palanca de las cargas respecto a las secciones. Los efectos incluyen tensiones en las fibras $$\sigma =\frac{My}{I}$$, máximas en los extremos. Provoca la curvatura $$\frac{d^{2}y}{d{x}^2}=\frac{M}{EI}$$, fundamental para la predicción de flechas.

En voladizos, las cargas en el extremo maximizan los momentos en el empotramiento; los apoyos resisten mediante pares. Los efectos se propagan: momentos elevados exigen secciones profundas o pretensado. Históricamente, la escasez de acero impulsó disposiciones que minimizaban los momentos.

Los efectos se vinculan con la fatiga: los momentos cíclicos agrietan las soldaduras, según la ley de Paris. La mitigación se realiza mediante acartelamientos o amortiguadores.

Convenciones de signos para los momentos flectores

Los momentos flectores positivos causan compresión en la parte superior (sagging), representándose por debajo del eje en muchas convenciones, alineándose con la armadura de tracción inferior. El sentido horario desde la izquierda es el estándar positivo. La coherencia con el cortante es crucial para que coincida la derivada.

La doble integración exige fidelidad en los signos para las flechas. Variaciones de códigos: AISC vs. Eurocódigo son menores. Documente siempre.

3D: los momentos biaxiales son sumas vectoriales, pero el caso plano simplifica.

Relación clave: dM/dx = V

La relación $$\frac{dM}{dx}=V$$ dicta que la pendiente del BMD es igual a la ordenada del SFD, algo fundamental para la construcción: integre las áreas de cortante para los cambios de momento. Cortante cero = tangente de momento horizontal, picos o valles. Es válido para todas las vigas elásticas lineales.

Prueba mediante el equilibrio en un elemento infinitesimal: dM equilibra V dx. Numéricamente: la regla del trapecio aproxima las integrales con precisión. Verifica los cálculos manuales.

Se extiende a pórticos: integrales de trayectoria a lo largo de los elementos. El software lo explota implícitamente.

Descripción general del método de integración

La integración construye el BMD a partir de la carga: integre -w para obtener V, luego V para M, aplicando las condiciones de contorno (BC). Doble integración para y: $$EI{y}^{\prime \prime }=M$$. Analítico para polinomios, numérico para cargas arbitrarias.

Descripción general: las funciones de singularidad < x-a^n manejan las discontinuidades con elegancia, Macaulay 1919. Ejemplo: UDL M = w x^2 /2 - etc.

Complementa el método de las secciones, siendo más rápido para casos complejos.

Creación de diagramas de momento flector: Una guía

Cálculo preciso de los momentos flectores

Calcule el BMD mediante secciones: en x, sume los momentos hacia la izquierda, $$M=R_{A}x-\sum P(x-a)$$ para las cargas superadas. La precisión exige distancias exactas y unidades coherentes. Tabule como el cortante.

Máximos en V=0 o en los puntos de carga. Parabólico para UDL: $$M_{max}=\frac{w{L}^2}{8}$$ en vigas simplemente apoyadas. Verifique la simetría.

Se aplican factores parciales: 1.4DL + 1.6LL según ASCE.

Representación del BMD a partir de los datos de cortante

A partir del SFD, M(x) = M_0 + \int V dx, normalmente M_0=0 en un extremo libre o en el apoyo simple. Método de las áreas: trapecios acumulados. La pendiente sigue a V.

Ejemplo: descenso lineal de V, aumento cuadrático de M. El final debe coincidir con el cálculo opuesto. Eficiente tras el SFD.

Digital: ajustes de spline para los puntos de datos.

Formas típicas del BMD según las cargas

Carga puntual en el centro del vano: BMD triangular, pico PL/4. UDL: parábola. UDL en voladizo: cúbica negativa.

Viga con voladizo: invierte el signo. Memorice para ganar intuición. Cargas variables: por tramos.

Las líneas de influencia linealizan las envolventes.

Ejemplos de diagramas de momento flector

Ejemplo 1: Viga SS de 5m, 50kN en el centro: M_max = 312,5 kNm triangular. Ejemplo 2: UDL 10kN/m: pico de parábola 156,25 kNm.

Detalles: reacciones 25kN, las secciones lo confirman. Se escala al diseño.

Errores: cargas omitidas duplican los picos.

Tutorial de diagramas de cortante y momento flector: Vigas simplemente apoyadas

Reacciones en vigas simplemente apoyadas

Las vigas simplemente apoyadas (SS) solo tienen reacciones verticales, no momentos: R_A = [P b /L + w b (L+b)/2 /L ], simétricas iguales. Tome momentos respecto a B para obtener R_A.

Tabla para combinaciones. Estáticamente determinadas, ideal para tutoriales.

La fijación parcial altera mínimamente el resultado.

Ejemplo de carga uniformemente distribuida

Para el esfuerzo cortante en una viga simplemente apoyada con una UDL w en un vano L, las reacciones son R_A = R_B = wL/2. SFD: comienza en +wL/2, lineal hasta -wL/2, pendiente -w. BMD: parábola cúbica, cero en los extremos, máximo wL^2/8 en el centro.

Cálculo: L=6m, w=5kN/m, R=15kN. En x=2m, V=15-5*2=5kN; M=15*2 -5*2^2/2=20 kNm. Gráfico: cortante triangular, momento parabólico.

Verificación: área SFD mitad izquierda = (15+5)/2 * 2 = 20, coincide con M. Diseño: comprobar V_max=15kN, M=22,5kNm.

Cálculo del esfuerzo cortante con carga puntual

Carga P a una distancia a de A, vano L: R_A= P b/L, R_B= P a/L. SFD: +R_A hasta x=a, salta -P hasta -R_B.

Ejemplo: P=40kN a 3m en una viga de 6m, R_A=20kN, R_B=20kN simétrica. V izquierda=20, derecha=-20. Máx |V|=20kN.

M máx = PL/4 = 60kNm. Las secciones lo confirman.

Análisis del esfuerzo cortante en vigas simplemente apoyadas

El análisis revela que el cortante es crítico cerca de los apoyos y el momento en el centro. Combine cargas: máximos mediante envolventes. La flecha se vincula mediante EI.

Realidad: vigas de forjado, madera con V admisible = 1MPa. El software coincide con el cálculo manual en ±1%.

Consejos: represente ambos diagramas a la misma escala x, pero diferente y.

Esfuerzo cortante y momento flector en vigas en voladizo

Reacciones en el extremo empotrado en voladizos

Los voladizos se fijan en un extremo: reacción V_fijo = carga total, M_fijo = suma de momentos de carga respecto al empotramiento. Extremo libre V=M=0.

Determinada. UDL: V=wL, M=wL^2/2. Los desplazamientos asimétricos varían los valores.

El pretensado invierte parcialmente el efecto.

UDL en voladizo: Cálculo completo

Momento flector en viga en voladizo: L=4m, w=4kN/m. Reacciones fijas: V_A=16kN hacia arriba, M_A=32 kNm horario. SFD: 0 en el extremo libre, lineal +16kN? Un momento, convención: para empotramiento a la izquierda y extremo libre a la derecha, carga hacia abajo, V negativo en todo el tramo -w(L-x).

Precisamente: en x desde el empotramiento, V(x)= -w (L-x), desde -wL en el apoyo hasta 0. BMD: M(x)= -w(L-x)^2 /2, de -wL^2/2 en el apoyo hasta 0. Gráfico: cortante lineal desde -16 hasta 0, momento parabólico desde -32 hasta 0.

Verificación integral: dM/dx = -w(L-x) = V, correcto. El diseño máx |M|=32kNm dicta la sección.

Ejemplo de carga puntual en el extremo libre

Carga P=30kN en el extremo, L=5m. V(x)= -30kN constante. M(x)= -30(L-x), lineal desde -150kNm hasta 0.

SFD rectangular, BMD triangular. Máximos simples.

Dinámico: las cargas de grúa amplifican 1,5.

Diagramas de momento flector en vigas en voladizo

Los BMD son siempre negativos para cargas descendentes (hogging) en todo el tramo. Formas: lineal para carga puntual, cuadrática para UDL. Crítico en el empotramiento.

Diseños de balcones típicos. Combine con apoyos para hiperestatismo.

Voladizos de madera limitados a L/d=14.

Ejemplos avanzados de diagramas de cortante y momento

Análisis de vigas con voladizo (Overhanging)

Viga con voladizo: extensión más allá del apoyo, induce inversión de signo. Ejemplo: vano SS de 4m, voladizo de 2m a la derecha, UDL 5kN/m en los 6m totales. Reacciones: resolver suma F=0, suma M_A=0: R_B=21,67kN arriba, R_A=8,33 ¡hacia abajo! El SFD cruza el cero dos veces.

Detalles: ¿voladizo izquierdo? Estándar derecho: V empieza R_A... cálculo completo: carga total 30kN, equilibrio de momentos. El BMD presenta sagging en el vano y hogging en el voladizo.

Se utiliza en tejados para el drenaje. El M máx en el vano se reduce.

Cargas múltiples y variables

Múltiples: tabule de forma acumulativa. Variable triangular: integre V cuadrática y M cúbica por tramos. Ejemplo: carga en rampa de 0 a w_max.

Envolvente para máx/mín mediante influencia. Puentes de autopista críticos.

El FEM valida los casos complejos.

Aplicaciones en el mundo real en el diseño

En el Viaducto de Millau, los diagramas dimensionaron secciones de 36m de canto para vanos de 270m. Terremotos: los espectros de respuesta generan fuerzas. Aeroespacial: fatiga en alas mediante ciclos.

Software: resultados de ETABS, a mano para conceptos. Ahorra un 15% de material optimizado.

Forense: las pasarelas del Hyatt Regency fallaron por sobrecarga de momento.

Técnicas de verificación

Verificar: salto final SFD = -R_derecha, los extremos del BMD coinciden con los apoyos (0 en SS), área SFD = Delta M, dM/dx = V comprobaciones puntuales. Unidades coherentes.

Superponga casos simples. Aproveche la simetría. Errores típicos a mano vs. software <5%.

Listas de comprobación por pares y de código.

Preguntas frecuentes sobre diagramas de esfuerzo cortante y momento flector

¿Cuál es la diferencia entre el esfuerzo cortante y el momento flector?

El esfuerzo cortante es la fuerza de corte transversal que causa el deslizamiento entre capas, mientras que el momento flector es el par rotacional que induce tensiones de flexión y curvatura. El cortante es idealmente uniforme en la altura de la sección, el momento varía linealmente hasta los extremos. Los modos de fallo difieren: el cortante es súbito y frágil, el momento es dúctil por fluencia.

Cuantitativamente, V en kN, M en kNm; diseño V admisible ~0,5-1MPa acero, M mediante módulo de sección. Diagramas ortogonales: gráfico V vertical, M a menudo horizontal. Vinculados diferencialmente.

Intuición: el cortante es como unas tijeras, el momento como una llave inglesa. Ambos esenciales para el estado tensional completo.

¿Cómo encuentro el esfuerzo cortante en un punto?

Para hallar el cortante en un punto, corte allí y sume las fuerzas verticales de un lado (estándar izquierdo), incluyendo la reacción si se ha pasado. Ecuación a partir de segmentos o integración. Lo mejor es una tabla acumulativa para cargas múltiples.

Ejemplo: tras dos puntos P1, P2, V = R_A - P1 - P2. El software permite consultas instantáneas. El máximo suele estar en los apoyos.

Dinámico: multiplique por el factor de impacto. Indique siempre la convención.

¿Por qué los diagramas de cortante y momento cambian en las cargas?

Los diagramas cambian en las cargas concentradas porque introducen discontinuidades: el cortante salta la magnitud de la carga (el equilibrio lo requiere), el momento forma un quiebro con cambio de pendiente (dM/dx=V se altera). Las distribuidas presentan transiciones suaves.

Física: fuerza puntual pendiente infinita dV/dx, delta V. El sólido libre lo muestra. No hay cambio en las distribuidas internamente.

Sobrecargas modeladas como distribuidas aproximadas. Clave para picos precisos.

¿Errores comunes al dibujar SFD y BMD?

Errores comunes: reacciones incorrectas (aritmética), inversión de signos, cargas omitidas, escalas desajustadas que ocultan saltos, olvidar voladizos, extremos de BMD distintos de cero en SS. Los desajustes integrales son una señal.

Evitar: lista de comprobación por segmentos, doble cálculo de puntos clave, representar ambos y verificar pendientes/áreas. Practique con estándares como los ejemplos de Hibbeler.

Las muletas del software provocan pérdida de intuición; primero a mano. Los porcentajes de error caen con la experiencia a <1%.
